全自動淬火機，淬火后的鋼件回火時，它的組織和結構會發生哪些變化？
1.回火加熱溫度不同，淬火鋼的組織和結構發生的變化也不同。下面先介紹碳素鋼淬火后在不同溫度范圍內回火時組織和結構的變化情況。
(1)回火加熱溫度低于100℃ 在這個溫度范圍內回火時，只是在馬氏體中發生碳原子的偏聚過程，形成一些富碳的微小區域。這個階段稱為回火準備期。
(2) 100—250C 碳含量較高（大致上高下0.2%）的馬氏體分解為 碳化物和因碳含量減少而使其正方度下降的馬氏體。這種組織稱為回火馬氏體。在金相顯微鏡下觀察、它的形態與馬氏體無異，只是顏色發暗。回火馬氏體中的 碳化物的分子式可寫為FeC，具有密排六方結構（低碳鋼中的馬氏體不析出c一碳化物）。這個階段稱為回火轉變的第一階段。
(3) 200～300℃ 殘余見氏怵轉變為下貝氏體。這個階段段稱為回火轉變的第二階段。
(4) 300—400℃ E一碳化物溶解，滲碳體析出，不論馬氏體原來的碳含量尚低，在這個階段都已轉變為鐵素體+滲碳體。馬氏體片中的攣品消失，但增添了較多的位錯，馬氏體片及馬氏體條的痕跡依然明顯存在。這種組織稱為回火托氏體。這個階段稱為回火轉變的第三階段。

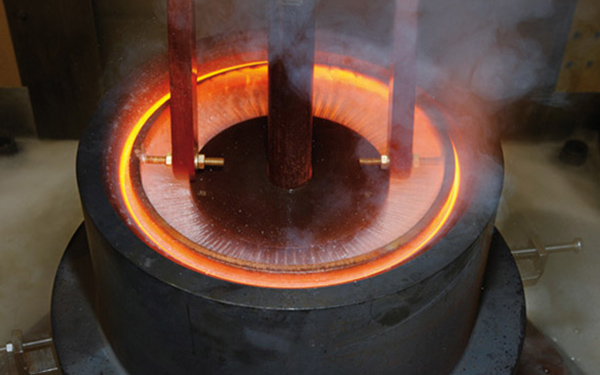

(5)全自動淬火機，回火加熱溫度超過400℃在這個溫度范圍內，發生兩個互不相干的轉變過程。 一個過程是滲碳體由小顆粒聚集合并為類似球形的大顆粒，這個過程在400℃以上便會發生。另一個過程是鐵素體的再結晶，在600℃以上才能發生。
滲碳體聚集合并的道理和奧氏體晶粒聚集長大相同。鐵素體發生再結晶，是因為馬氏體呈片狀和板條狀，不是等軸狀，而且錯密度較高。回火溫度超過600℃，鐵素體重新形核和長大，成為等軸狀．位錯密度也明顯下降。這時馬氏體片及條的痕跡完全消失 上述哪種轉變完成后得到的組織叫做回火索氏體。全自動淬火機。
海德維全自動淬火機10年專注感應加熱研發與生產,整體設備電路板使用絕緣漆浸泡，防漏電，使設備在潮濕的環境下也能正常工作,發貨前人工+專業檢測儀器檢查設備，使設備更穩定使用更放心,售后人員24小時提供上門服務，快速解決問題。
